TROLL Mantelbuis en rozetten

TROLL buisdoorvoeringen zijn efficiënt door tijd- en geldbesparing en bieden:
A) een corrosievrije en esthetische afdichting;
B) een perfecte geluid en warmte isolatie;
C) een charmante en vakkundige oplossing.

Eigenschappen
De mantelbuis bestaat uit thermoplastische kunststof met een doorgaande buitenschroef- draad en opschroefbare rozetten bestand tegen temperaturen van 203 tot 273ºK  (-70º tot +100º C) en daardoor geschikt voor toepassing in koelruimten en bij verhitte inrichtingen. Verhindert het geleiden van geruis door  buisverbindingen en overtreft daarbij de  eisen van DIN 4109 Isoleer -en beschermbuis Din 18380.

Toepassingen
De TROLL buisdoorvoeringen bieden een  doelmatig en revolutionair systeem, buisleidingen door alle soorten wanden, vloeren en plafonds te voeren en tegelijkertijd te zorgen voor een doeltreffende isolatie tegen:
• warmte;
• geluid;
• reuk;
• ongedierte.

In het bijzonder geschikt bij de inbouw van buizen bij renovatie van bestaande woningen . De TROLL buisdoorvoering is een product uit warmtebestendige kunststof en gemakkelijk te hanteren.

Troll logo_zonder Benelux2a

Technische gegevens

Gebruiksaanwijzing voor inbouw

Inbouw

1. Door de gefreesde en geboorde openingen worden leidingen ingebracht en gericht.
2. De TROLL buis wordt over de leiding  geschoven.
3. De rozetten worden aan beide zijden van de wand over de door te voeren leiding geplaatst.
4. De TROLL buis wordt vast gemetseld, gekit.
5. Indien alles goed zit, de rozetten vast opdraaien.

Inbouwtips
• Als de TROLL buizen voor het monteren van de leidingen ingemetseld worden, moet er op nauwkeurig centreren  gelet worden.
Het inbrengen in bekisting is alleen dan aan te raden, wanneer de bekisting er speciaal op berekend is.
Bescherm de uiteinden van de TROLL -buizen met tape, dit ter voorkoming van beschadiging van de schroefdraad. De rozetten zijn hierdoor beter aan te brengen.
Bij aftakking en bij het uitkomen in schachten  is de toepassing van een eindstuk met rozet voldoende voor afdichting en isolering.
Wanneer de toepassing van TROLL -buizen in boorgaten geschiedt en koppelringen voor verlenging gebruikt worden, moet de veranderde diameter voor de boorgaten in  aanmerking worden genomen.
Indien in de nabijheid van de TROLL -buizen  gelast moet worden, dient men deze af te dekken met een hittestop of iets dergelijks. Dit maakt het mogelijk probleemloos te lassen dicht bij de Troll-kunststof delen.

Materiaal
Polyethyleen (PE). Bestand tegen alkali en  tegen temperaturen van -70ºC (203ºK) tot  100ºC (373ºK). Slechte warmtegeleider, daarom goed isolerend.

Rozetten
Kleur: lichtgrijs Maten: Leverbaar voor alle afmetingen buizen van staal, koper en kunststof.  De juiste buitendiameter van de door te voeren buis of kabel moet bij bestelling opgegeven worden.

Blinde rozetten
Er zijn ook rozetten leverbaar zonder opening  in allerlei grootten, die voor bijzondere afmetingen uitgeboord kunnen worden. Dit  is van belang als bij begin van het bouwen  nog niet bekend is welke buisdiameters gebruikt zullen worden. Aanbevolen wordt om dan  grotere TROLL doorvoeringen te nemen: PASSENDE ROZETTEN ZIJN ALTIJD LEVERBAAR.

Buizen
Standaardlengte 333 mm. Doorgaande buitenschroefdraad naar wens in te korten.

DIN- Norm
TROLL buisdoorvoeringen voldoen aan DIN 18380 voor verwarmingsinstallaties en DIN  4109 voor geluidsisolatie.

Afvoerbuis zonder Trolldoorvoering-1

Afvoerbuis zonder Trolldoorvoering.

Afvoerbuis met Trolldoorvoering-1
Afvoerbuis met Trolldoorvoering. De Troll rozet drukt hier klemvast tegen de pijp en verhindert afdoende doordringen van gas, koolmonoxyde, stof, insecten, enz.
GenAIImage_b9654e1c-dbba-4273-a59c-4c6e3f3430de_Modified_1730457497880136-1

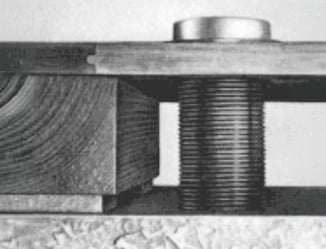

Mantelbuis aangebracht in een verdiepingsscheiding.
